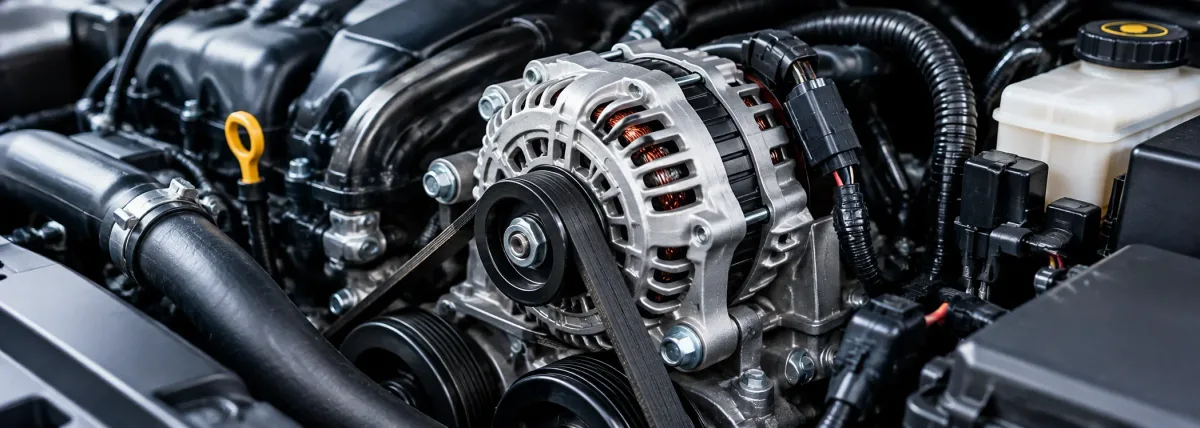

دینام چطور برق خودرو را تأمین می‌کند؟
دینام خودرو چگونه برق تولید می‌کند و باتری را شارژ می‌کند؟ با نحوه کار دینام، علائم خرابی، تست سیستم شارژ و نقش رگولاتور و تسمه آشنا شوید
دینام خودرو چیست و چگونه برق خودرو را تأمین می‌کند؟
وقتی خودرو را روشن می‌کنیم، معمولاً حواسمان به موتور، صدای استارت و شاید چراغ‌های پشت آمپر است. اما درست از همان لحظه‌ای که موتور شروع به چرخیدن می‌کند، یک قطعه مهم دیگر هم وارد بازی می‌شود: دینام.
باتری انرژی لازم برای استارت زدن را در اختیار خودرو می‌گذارد، اما قرار نیست تمام برق خودرو را برای همیشه تأمین کند.
وقتی موتور روشن شد، دینام شروع به تولید برق می‌کند تا هم نیاز سیستم‌های الکتریکی خودرو را تأمین کند و هم باتری در وضعیت شارژ مناسب باقی بماند. پس اگر یک روز چراغ باتری روی صفحه کیلومتر روشن شد، موضوع فقط «باتری» نیست؛ ممکن است مشکل از دینام، رگولاتور، تسمه، سیم‌کشی یا حتی اتصالات باشد. بیایید ببینیم دینام دقیقاً چگونه این کار را انجام می‌دهد.
دینام چیست و چه کاری انجام می‌دهد؟
دینام یا Alternator یک مولد برق است که با نیروی موتور خودرو می‌چرخد. وظیفه اصلی آن تولید انرژی الکتریکی برای سیستم برق خودرو و کمک به حفظ شارژ باتری است. دینام از طریق تسمه به موتور متصل است و با چرخش موتور، روتور داخل دینام نیز می‌چرخد.
به زبان ساده: موتور می‌چرخد ← تسمه دینام را می‌چرخاند ← دینام برق تولید می‌کند ← برق به سیستم خودرو و باتری می‌رسد
اما داخل این قطعه چه اتفاقی می‌افتد؟
دینام چطور برق تولید می‌کند؟
دینام از چند بخش مهم تشکیل شده است؛ از جمله: روتور – استاتور - سیم‌پیچ‌ها - رینگ‌های لغزان و برس‌ها در طراحی‌های مربوطه - دیودها و یکسوساز - رگولاتور ولتاژ – پولی - بلبرینگ‌ها - پوسته و سیستم خنک‌کاری
در طراحی رایج، چرخش روتور باعث ایجاد میدان مغناطیسی متغیر در اطراف سیم‌پیچ‌های استاتور می‌شود و در نتیجه جریان الکتریکی تولید می‌شود. این جریان ابتدا ماهیت متناوب دارد و سپس توسط مجموعه دیودها به جریان مستقیم مورد استفاده سیستم برق خودرو تبدیل می‌شود.
یعنی دینام در واقع یک دستگاه تبدیل انرژی است که انرژی مکانیکی موتور را به انرژی الکتریکی تبدیل می‌کند.
چرا دینام برق AC تولید می‌کند ولی خودرو برق DC می‌خواهد؟
اینجا یکی از بخش‌های جالب ماجراست. ساختار دینام به‌گونه‌ای است که در سیم‌پیچ‌های استاتور جریان متناوب تولید می‌شود. اما باتری خودرو و بیشتر تجهیزات الکتریکی خودرو به جریان مستقیم نیاز دارند. بنابراین برق تولیدشده باید یکسوسازی شود. این کار توسط دیودهای یکسوساز انجام می‌شود.
در واقع می‌توانیم مسیر را این‌طور ببینیم: چرخش موتور - تولید برق متناوب - یکسوساز - برق مستقیم - سیستم برق خودرو و باتری
Bosch در ساختار فنی دینام سه‌فاز خود نیز روتور، سیم‌پیچ‌های استاتور، دیودهای یکسوساز و رگولاتور را به‌عنوان بخش‌های اصلی سیستم معرفی می‌کند.
رگولاتور دینام چه کار می‌کند؟
تولید برق فقط به معنی تولید «هر مقدار برقی که شد» نیست. اگر ولتاژ بیش از حد بالا برود، می‌تواند برای باتری و تجهیزات الکترونیکی خودرو مشکل ایجاد کند. اگر هم ولتاژ بیش از حد پایین باشد، باتری به‌درستی شارژ نمی‌شود و تجهیزات خودرو نیز ممکن است با کمبود انرژی مواجه شوند. اینجاست که رگولاتور ولتاژ اهمیت پیدا می‌کند.
رگولاتور وظیفه دارد عملکرد سیستم شارژ را کنترل کند تا ولتاژ در محدوده مناسب باقی بماند. در خودروهای جدید، کنترل شارژ حتی می‌تواند بسیار پیشرفته‌تر از یک رگولاتور ساده باشد و با مدیریت انرژی خودرو و وضعیت باتری ارتباط داشته باشد.
پس باتری چه کاره است؟
اگر دینام برق تولید می‌کند، چرا اصلاً به باتری نیاز داریم؟ چون این دو قطعه وظایف متفاوتی دارند. باتری انرژی الکتریکی را ذخیره می‌کند و در زمان استارت، جریان زیادی را برای موتور استارت فراهم می‌کند. بعد از روشن شدن موتور، دینام بخش مهمی از انرژی موردنیاز سیستم برق را تأمین می‌کند و باتری نیز در شرایط مناسب شارژ می‌شود.
بنابراین: باتری بیشتر نقش ذخیره و تأمین انرژی اولیه را دارد؛ دینام نقش تولید و تأمین انرژی در زمان روشن بودن موتور را بر عهده دارد. به همین دلیل خرابی دینام می‌تواند در نهایت باعث خالی شدن باتری هم بشود.
اگر دینام خراب شود چه اتفاقی می‌افتد؟
فرض کنید دینام دیگر برق کافی تولید نمی‌کند. در این شرایط، خودرو ممکن است همچنان مدتی به کار خود ادامه دهد، چون باتری هنوز مقداری انرژی دارد. اما با ادامه کار موتور، انرژی ذخیره‌شده باتری کاهش پیدا می‌کند.
در نهایت ممکن است: چراغ باتری روشن شود - نور چراغ‌ها ضعیف شود - عملکرد برخی تجهیزات الکتریکی دچار مشکل شود - استارت بعدی ضعیف شود و در شرایط شدید، خودرو خاموش شود. بنابراین روشن شدن چراغ باتری لزوماً به معنی خراب بودن خود باتری نیست.
مهم‌ترین علائم ضعف دینام
گاهی دینام قبل از خرابی کامل، نشانه‌هایی از خودش نشان می‌دهد.
۱. روشن شدن چراغ باتری: این یکی از شناخته‌شده‌ترین هشدارهاست. اما معنای آن دقیقاً «باتری خراب است» نیست؛ بلکه باید سیستم شارژ بررسی شود.
۲. کم و زیاد شدن نور چراغ‌ها: اگر ولتاژ سیستم شارژ ناپایدار باشد، ممکن است تغییراتی در شدت نور چراغ‌ها دیده شود. البته مشکلات دیگری هم می‌توانند چنین علامتی ایجاد کنند.
۳. ضعیف شدن استارت: اگر دینام مدتی نتواند باتری را به‌درستی شارژ کند، باتری به مرور ضعیف می‌شود و ممکن است خودرو در استارت‌های بعدی عملکرد مناسبی نداشته باشد.
۴. ایجاد صدای غیرعادی: صدای دینام همیشه به معنای خرابی بخش الکتریکی آن نیست. بلبرینگ، پولی یا اجزای مرتبط با تسمه نیز می‌توانند باعث ایجاد صدا شوند. در برخی خودروها استفاده از پولی‌های یک‌طرفه دینام نیز برای مدیریت نوسانات چرخشی و کاهش ارتعاشات انجام می‌شود و خرابی این بخش می‌تواند با صدای غیرعادی یا رفتار نامناسب همراه باشد.
۵. بوی غیرعادی: بوی سوختگی در محدوده دینام یا تسمه می‌تواند نشانه‌ای از مشکل جدی باشد و نباید نادیده گرفته شود.
تسمه دینام؛ قطعه‌ای که گاهی فراموش می‌شود
ممکن است خود دینام کاملاً سالم باشد، اما نیروی موتور به‌درستی به آن منتقل نشود. دلیل؟ تسمه.
اگر تسمه بیش از حد شل، فرسوده، ترک‌خورده یا آسیب‌دیده باشد، انتقال نیرو به دینام ممکن است دچار مشکل شود. در چنین شرایطی ممکن است راننده تصور کند دینام خراب شده، در حالی که مشکل از مسیر انتقال نیرو است. بنابراین هنگام بررسی سیستم شارژ، فقط خود دینام نباید بررسی شود.
دینام چطور در دورهای مختلف موتور کار می‌کند؟
موتور همیشه با یک سرعت ثابت نمی‌چرخد. در دور آرام، سرعت چرخش دینام کمتر است و با افزایش دور موتور، سرعت چرخش آن نیز افزایش پیدا می‌کند. ساختار دینام و سیستم کنترل آن باید بتواند با این تغییرات کنار بیاید.
دینام‌های مدرن برای تولید توان مناسب حتی در دورهای پایین موتور نیز طراحی می‌شوند. Bosch نیز در مشخصات دینام‌های خود به توان خروجی مناسب در دور موتور پایین و کنترل دقیق‌تر سیستم شارژ اشاره می‌کند.
آیا روشن بودن کولر روی دینام تأثیر دارد؟
بله. هر وسیله الکتریکی که در خودرو فعال می‌شود، بخشی از انرژی سیستم برق را مصرف می‌کند. چراغ‌ها، فن، سیستم صوتی، گرم‌کن شیشه، صندلی‌های برقی، تجهیزات الکترونیکی و بسیاری از مصرف‌کننده‌های دیگر همگی بار الکتریکی ایجاد می‌کنند.
وقتی مصرف برق افزایش پیدا می‌کند، سیستم شارژ باید بتواند توان بیشتری فراهم کند. به همین دلیل در خودروهای جدید، مدیریت انرژی بسیار مهم‌تر شده است.
چرا در خودروهای جدید، دینام هوشمندتر شده است؟
در خودروهای قدیمی‌تر، سیستم شارژ تا حد زیادی مستقل عمل می‌کرد. اما خودروهای جدیدتر دارای سیستم‌های مدیریت انرژی پیچیده‌تری هستند.
وضعیت شارژ باتری، دمای محیط، دور موتور و میزان مصرف برق می‌تواند در تصمیم‌گیری سیستم مدیریت شارژ نقش داشته باشد. در برخی سیستم‌های شارژ هوشمند، حتی ممکن است در زمان شتاب‌گیری، بار دینام کاهش پیدا کند و در زمان کاهش سرعت، امکان استفاده بیشتر از ظرفیت دینام برای شارژ باتری فراهم شود. هدف این است که سیستم برق خودرو فقط «برق تولید نکند»، بلکه انرژی را هوشمندانه مدیریت کند.
یک نکته مهم برای خودروهای Start/Stop
در خودروهایی که سیستم Start/Stop دارند، باتری و سیستم شارژ تحت شرایط کاری متفاوتی قرار می‌گیرند. خاموش و روشن شدن مکرر موتور و مدیریت هوشمند انرژی باعث می‌شود نوع باتری و نحوه مدیریت شارژ اهمیت بیشتری پیدا کند.
به همین دلیل در چنین خودروهایی، تعویض باتری یا قطعات سیستم شارژ بدون توجه به مشخصات سیستم مدیریت انرژی می‌تواند تصمیم درستی نباشد. Bosch نیز در آموزش‌های فنی خود، سیستم‌های مدیریت باتری و شارژ الکترونیکی را بخش مهمی از عیب‌یابی خودروهای مدرن معرفی می‌کند.
در خودروهای ایرانی چه چیزهایی را باید بررسی کنیم؟
در خودروهایی مانند: پژو ۲۰۶ - پژو ۲۰۷ - پژو ۴۰۵ – سمند – دنا و پراید ساختار سیستم شارژ با توجه به موتور، مدل خودرو و تجهیزات آن می‌تواند متفاوت باشد. بنابراین اگر دینام یک خودرو دچار مشکل شد، نباید صرفاً بر اساس ظاهر دینام یا حتی آمپراژ یک قطعه مشابه، قطعه جایگزین انتخاب کرد.
بهتر است مواردی مانند: کد موتور، مشخصات دینام، آمپراژ نامی، نوع اتصالات، رگولاتور، نوع تسمه و مشخصات سیستم مدیریت شارژ بررسی شود.
چطور بفهمیم مشکل از دینام است یا باتری؟
این یکی از اشتباهات رایج در تعمیر خودرو است. اگر خودرو استارت نمی‌خورد، بعضی رانندگان بلافاصله باتری را مقصر می‌دانند.
اما ممکن است باتری فقط قربانی یک مشکل دیگر باشد. مثلاً: اگر دینام ضعیف شده باشد، باتری به‌درستی شارژ نمی‌شود باتری تخلیه می‌شود و خودرو استارت نمی‌خورد
در این حالت اگر فقط باتری تعویض شود، ممکن است مدتی بعد همان مشکل دوباره برگردد.
برای همین DENSO نیز در راهنمای عیب‌یابی سیستم شارژ، بر تشخیص مرحله‌ای و بررسی علت اصلی مشکل پیش از تعویض قطعات تأکید می‌کند.
تست دینام چگونه انجام می‌شود؟
یکی از ساده‌ترین بررسی‌ها، اندازه‌گیری ولتاژ سیستم با ابزار مناسب است. در یک سیستم ۱۲ ولتی، ولتاژ باتری در حالت خاموش با ولتاژ سیستم هنگام روشن بودن موتور یکسان نیست و در حالت شارژ معمولاً بالاتر قرار می‌گیرد.
برای نمونه، در یک روش تست Bosch، ولتاژ بدون بار در یک سیستم ۱۲ ولتی حدود ۱۴٫۰ تا ۱۴٫۵ ولت و در شرایط بار کامل نمونه آزمایشگاهی حدود ۱۳٫۵ ولت ذکر شده است؛ اما این اعداد را نباید به‌عنوان یک عدد ثابت برای همه خودروها در نظر گرفت، چون مشخصات شارژ به طراحی خودرو و سیستم مدیریت انرژی آن بستگی دارد.
در عیب‌یابی حرفه‌ای باید موارد بیشتری نیز بررسی شوند: وضعیت باتری - ولتاژ شارژ - جریان خروجی دینام - افت ولتاژ کابل‌ها و اتصالات - تسمه و پولی – رگولاتور -اتصالات و سیم‌کشی- خطاهای ثبت‌شده در ECU یا سیستم مدیریت انرژی
آیا می‌توان فقط با یک مولتی‌متر دینام را تشخیص داد؟
مولتی‌متر ابزار بسیار مفیدی است، اما همیشه برای تشخیص کامل کافی نیست. ممکن است ولتاژ در حالت عادی مناسب به نظر برسد، اما دینام در شرایط بار بالا نتواند جریان موردنیاز را تأمین کند. به همین دلیل تست حرفه‌ای سیستم شارژ می‌تواند شامل بررسی ولتاژ، جریان و عملکرد دینام در شرایط مختلف بار باشد. عدد خوب در یک لحظه، همیشه به معنی سلامت کامل سیستم نیست.
چرا دینام خراب می‌شود؟
دینام نیز مانند هر قطعه مکانیکی و الکتریکی دیگری عمر محدودی دارد.
عوامل مختلفی می‌توانند روی عمر آن اثر بگذارند مانند: گرمای زیاد - فرسودگی بلبرینگ - فرسودگی برس‌ها و رینگ‌ها در طراحی‌های مربوطه- خرابی دیودها - خرابی رگولاتور - مشکل تسمه یا پولی- رطوبت و آلودگی - اتصالات نامناسب - بار الکتریکی غیرعادی - نصب تجهیزات برقی غیراستاندارد. بنابراین «دینام خراب شد» گاهی در واقع نتیجه چند عامل مختلف است.
آیا نصب تجهیزات برقی اضافه می‌تواند به دینام فشار بیاورد؟
بله، اگر مجموع مصرف‌کننده‌های الکتریکی از ظرفیت طراحی سیستم بیشتر شود یا نصب تجهیزات به‌صورت غیراصولی انجام شود، سیستم شارژ ممکن است تحت فشار بیشتری قرار بگیرد.
سیستم صوتی قدرتمند، چراغ‌های اضافه، گرم‌کن‌ها و تجهیزات جانبی همگی باید با ظرفیت سیستم برق خودرو هماهنگ باشند.
در خودروهای مدرن، مدیریت بار الکتریکی حتی اهمیت بیشتری پیدا کرده است، زیرا بسیاری از سیستم‌ها به‌صورت الکترونیکی وضعیت باتری و دینام را مدیریت می‌کنند.
دینام در خودروهای برقی چه می‌شود؟
اینجا یکی از جذاب‌ترین تفاوت‌ها با خودروهای بنزینی و دیزلی مشخص می‌شود. در یک خودروی تمام‌برقی، موتور احتراقی وجود ندارد تا دینام معمولی به آن متصل شود.
بنابراین ساختار کلاسیک: موتور بنزینی - تسمه - دینام - باتری ۱۲ ولت دیگر به همان شکل وجود ندارد.
خودروی برقی انرژی اصلی خود را از باتری کششی و سیستم قدرت الکتریکی دریافت می‌کند. اما این به معنی حذف کامل باتری ۱۲ ولت نیست. بسیاری از خودروهای برقی همچنان یک سیستم ولتاژ پایین برای تجهیزات الکترونیکی و برخی مصرف‌کننده‌ها دارند که انرژی آن از طریق مبدل الکترونیکی تأمین می‌شود، نه یک دینام معمولی متصل به موتور احتراقی.
در نتیجه، دینام کلاسیک با گسترش خودروهای تمام‌برقی به‌تدریج اهمیت خود را در این بخش از بازار از دست می‌دهد، اما در خودروهای احتراقی و بسیاری از خودروهای هیبریدی همچنان اهمیت دارد.
آینده دینام چیست؟
حتی در خودروهای احتراقی نیز دینام‌ها در حال تغییر هستند. نسل جدید سیستم‌های شارژ بیشتر با مفهوم مدیریت انرژی گره خورده‌اند. در آینده، دینام فقط یک مولد برق نخواهد بود؛ بلکه بخشی از شبکه مدیریت انرژی خودرو خواهد بود.
یعنی خودرو می‌تواند تصمیم بگیرد:
· چه زمانی برق بیشتری تولید شود؟
· چه زمانی بار دینام کاهش پیدا کند؟
· چه زمانی باتری با توان بیشتری شارژ شود؟
و حتی:
· چطور مصرف انرژی را طوری مدیریت کند که بار اضافی روی موتور کمتر شود؟
این همان مسیری است که سیستم‌های شارژ هوشمند امروزی در حال حرکت به سمت آن هستند.
قبل از تعویض دینام این موارد را بررسی کنید
اگر چراغ باتری روشن شده یا خودرو علائم ضعف سیستم شارژ را دارد، بهتر است این موارد بررسی شوند:
· باتری: آیا خود باتری سالم است و ظرفیت نگهداری شارژ را دارد؟
· دینام: آیا ولتاژ و جریان خروجی مناسب است؟
· رگولاتور: آیا ولتاژ را در محدوده مناسب کنترل می‌کند؟
· تسمه: آیا شل، ترک‌خورده یا فرسوده نیست؟
· پولی و بلبرینگ: آیا صدای غیرعادی یا گیرکردن وجود ندارد؟
· سیم‌کشی و اتصالات: آیا اتصال مثبت، منفی و بدنه سالم و بدون خوردگی هستند؟
· سیستم مدیریت انرژی: در خودروهای جدید آیا خطایی در سیستم شارژ یا مدیریت باتری ثبت شده است؟
سخن پایانی
دینام یکی از مهم‌ترین قطعاتی است که معمولاً تا وقتی خراب نشده، کسی به آن فکر نمی‌کند. اما همین قطعه باید در تمام مدت روشن بودن موتور، انرژی موردنیاز سیستم برق خودرو را تأمین کند و شرایط مناسبی برای شارژ باتری فراهم آورد.
از روتور و استاتور گرفته تا دیودها و رگولاتور، هر بخش وظیفه مشخصی دارد و خرابی هرکدام می‌تواند رفتار متفاوتی در خودرو ایجاد کند. پس اگر یک روز چراغ باتری روشن شد، عجله نکنید و فوراً باتری یا دینام را تعویض نکنید.
اول سیستم شارژ را بررسی کنید. چون گاهی مشکل از خود دینام نیست؛ ممکن است تسمه، اتصالات، رگولاتور یا حتی باتری عامل اصلی باشد و شاید مهم‌تر از همه این باشد که خودرو قبل از توقف کامل، مدت‌هاست نشانه‌های این مشکل را به شما نشان می‌دهد.
قطعات خودرو را بشناسید؛ چون گاهی یک چراغ کوچک روی داشبورد، خبر از مشکلی بزرگ‌تر می‌دهد.
