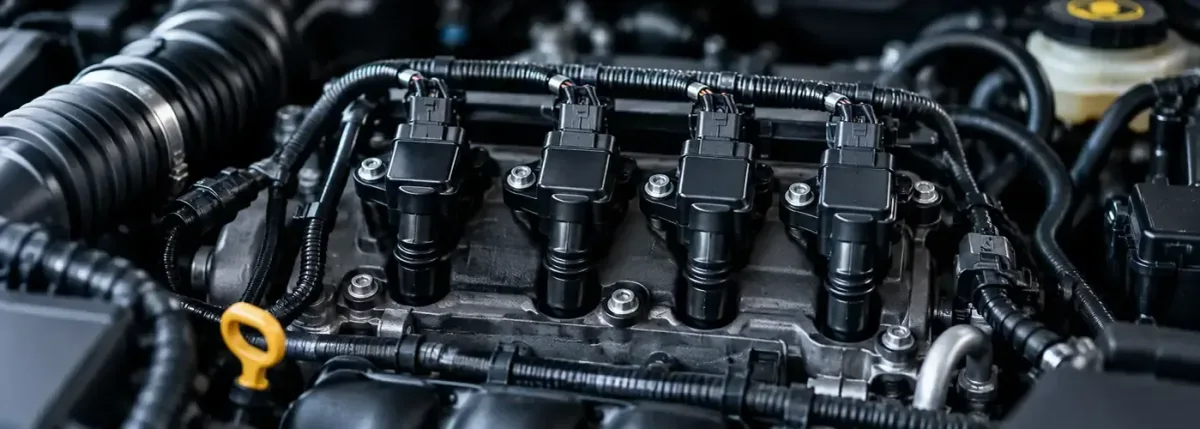

کوئل؛ جرقه‌ای که موتور را زنده نگه می‌دارد
کوئل خودرو چیست و چگونه برق ۱۲ ولت را به ولتاژ لازم برای جرقه شمع تبدیل می‌کند؟ با انواع کوئل، علائم خرابی و کوئل خودروهای ایرانی آشنا شوید
کوئل خودرو چیست؟ علائم خرابی، انواع و مشخصات کوئل
صبح خودرو را روشن می‌کنید و موتور روشن می‌شود؛ اما چند ثانیه بعد لرزش کوچکی احساس می‌کنید. با فشار دادن پدال گاز، خودرو کمی مکث می‌کند و در سربالایی انگار بخشی از توانش را از دست داده است. شاید اولین چیزی که به ذهن برسد بنزین، شمع یا حتی انژکتور باشد؛ اما یکی از متهمان مهم این ماجرا می‌تواند قطعه‌ای باشد که اندازه‌اش چندان بزرگ نیست: «کوئل»
کوئل همان قطعه‌ای است که برق کم‌ولتاژ خودرو را به ولتاژ بسیار بالایی تبدیل می‌کند تا شمع بتواند در زمان مناسب جرقه بزند. بدون این جرقه، در موتور بنزینی مخلوط هوا و سوخت نمی‌تواند به شکل درست مشتعل شود و موتور عملاً توان تولید نخواهد کرد.
اما کوئل دقیقاً چگونه این کار را انجام می‌دهد؟ چرا خراب می‌شود؟ چرا یک کوئل ضعیف گاهی فقط در سربالایی خودش را نشان می‌دهد؟ و مهم‌تر از همه، آینده این قطعه در خودروهای جدید و برقی چه خواهد بود؟
کوئل دقیقاً چه کاری انجام می‌دهد؟
باتری خودرو معمولاً در محدوده ۱۲ ولت برق در اختیار سیستم خودرو قرار می‌دهد؛ اما شمع برای ایجاد جرقه به ولتاژی بسیار بالاتر نیاز دارد. کوئل در واقع «یک ترانسفورماتور الکتریکی مخصوص سیستم جرقه‌زنی» است.
داخل آن دو سیم‌پیچ اصلی وجود دارد: سیم‌پیچ اولیه - سیم‌پیچ ثانویه -هسته مغناطیسی و در بسیاری از کوئل‌های جدید، مدار الکترونیکی کنترل جرقه
وقتی جریان حدود ۱۲ ولت وارد سیم‌پیچ اولیه می‌شود، میدان مغناطیسی ایجاد می‌شود. در لحظه‌ای که سیستم جرقه‌زنی جریان اولیه را قطع می‌کند، میدان مغناطیسی به‌سرعت فرو می‌ریزد و همین تغییر شدید باعث ایجاد ولتاژ بسیار بالا در سیم‌پیچ ثانویه می‌شود.
در نمونه‌های متداول، سیم‌پیچ اولیه حدود ۱۵۰ تا ۳۰۰ دور و سیم‌پیچ ثانویه حدود ۱۵ هزار تا ۳۰ هزار دور دارد؛ یعنی تعداد دور سیم‌پیچ ثانویه می‌تواند حدود ۱۰۰ برابر بیشتر باشد. در یک مثال آموزشی، ولتاژ اولیه ناشی از فروپاشی میدان حدود ۲۰۰ ولت و ولتاژ ثانویه حدود ۲۰ هزار ولت است. در محصولات جدیدتر، ولتاژ جرقه بسته به طراحی و کاربرد می‌تواند به حدود ۳۰ تا ۴۰ کیلوولت برسد.
چرا ولتاژ کوئل این‌قدر زیاد است؟
فضای بین دو الکترود شمع یک فاصله بسیار کوچک است، اما همین فاصله در فشار و دمای داخل سیلندر قرار دارد. کوئل باید بتواند در کسری از ثانیه اختلاف پتانسیل کافی ایجاد کند تا جرقه از این فاصله عبور کند. به همین دلیل، کوئل فقط «برق را زیاد نمی‌کند»؛ باید این کار را در زمان درست، با انرژی کافی، در تعداد دفعات بسیار زیاد و در شرایط مختلف دما و دور موتور انجام دهد.
در مشخصات برخی کوئل‌های Bosch، انرژی جرقه حدود ۵۰ تا ۹۰ میلی‌ژول و ولتاژ ثانویه بیش از ۳۰ کیلوولت اعلام شده است؛ البته این اعداد مخصوص طراحی و کاربرد همان محصول هستند و نباید به همه کوئل‌ها تعمیم داده شوند.
کوئل فقط یک نوع نیست
با پیشرفت سیستم‌های جرقه‌زنی، شکل کوئل هم تغییر کرده است.
۱. کوئل تکی: در خودروهای قدیمی‌تر معمولاً یک کوئل وظیفه تولید ولتاژ بالا را بر عهده داشت و سیستم توزیع جرقه، آن را بین سیلندرها تقسیم می‌کرد. در این سیستم‌ها معمولاً وایر شمع و دلکو هم حضور داشتند.
۲. کوئل دوبل یا Coil Pack : در نسل بعدی، چند خروجی در یک مجموعه قرار گرفتند.
در بسیاری از موتورهای چهارسیلندر، دو جفت سیلندر با یک مجموعه کوئل تغذیه می‌شوند. در سیستم معروف «Wasted Spark»، مثلاً سیلندرهای ۱ و ۴ و سپس ۲ و ۳ به‌صورت جفتی جرقه دریافت می‌کنند.
۳. کوئل ریلی یا یکپارچه: در برخی موتورهای جدیدتر، چند کوئل در یک مجموعه قرار گرفته‌اند و مستقیماً روی شمع‌ها نصب می‌شوند. موتورهای TU5 نمونه شناخته‌شده‌ای از این نوع معماری هستند.
۴. کوئل مدادی یا Coil-on-Plug : در این ساختار، برای هر سیلندر یک کوئل جداگانه وجود دارد و کوئل تقریباً مستقیماً روی شمع قرار می‌گیرد.
موتور EF7 از نمونه‌های مهم این معماری در خودروهای ایرانی است. در این حالت، مسیر انتقال ولتاژ کوتاه‌تر می‌شود و هر سیلندر می‌تواند به‌صورت مستقل‌تر کنترل شود. DENSO نیز کوئل‌های Stick و Coil-on-Plug را از معماری‌های مهم سیستم‌های جرقه‌زنی مدرن معرفی می‌کند.
کوئل در خودروهای ایرانی چه شکلی دارد؟
اینجا موضوع برای راننده ایرانی جذاب‌تر می‌شود؛ چون خودروهای داخلی فقط یک نوع سیستم جرقه‌زنی ندارند.
· پژو ۴۰۵، سمند و پژو پارس با موتور XU7 : در بسیاری از نسخه‌های XU7 از «کوئل دوبل/یکپارچه» استفاده شده است. در سیستم‌های رایج، جفت‌های سیلندر ۱ و ۴ و ۲ و ۳ با هم کار می‌کنند. برخی منابع فنی برای کوئل XU7 مقاومت اولیه حدود ۰٫۵ تا ۰٫۸ اهم و مقاومت ثانویه حدود ۵ تا ۷ کیلو‌اهم را گزارش کرده‌اند؛ اما این مقادیر بسته به نوع کوئل و سیستم مدیریت موتور می‌تواند متفاوت باشد و برای تعویض یا تشخیص نهایی باید مشخصات همان قطعه بررسی شود.
در بازار قطعات ایران، نسخه‌های ساژم، زیمنس/SSAT و نمونه‌های تولید یا عرضه‌شده توسط شرکت‌هایی مانند کروز نیز دیده می‌شوند و نوع کوئل به ECU و سال تولید خودرو وابسته است.
· پژو ۲۰۶ و ۲۰۷ با موتور TU5: TU5 یکی از معروف‌ترین موتورهای ایران است و سیستم جرقه‌زنی آن با XU7 تفاوت دارد. در بسیاری از نسخه‌های TU5 از «کوئل یکپارچه چهارخروجی» استفاده شده که روی مجموعه شمع‌ها قرار می‌گیرد.
برای نمونه‌های رایج TU5، منابع بازار مشخصاتی مانند ورودی ۱۲ ولت و ولتاژ خروجی در محدوده ده‌ها کیلوولت را ذکر می‌کنند؛ برخی منابع برای یک نمونه رایج، مقاومت اولیه حدود ۰٫۴ تا ۰٫۶ اهم و مقاومت ثانویه حدود ۸ تا ۱۲ کیلو‌اهم را گزارش کرده‌اند. این اعداد برای تشخیص قطعی همه نسخه‌های TU5 کافی نیستند و باید با مشخصات قطعه و ECU خودرو تطبیق داده شوند.
در بازار ایران، نام‌هایی مانند کروز پلاس، عظام و والئو برای کوئل‌های TU5 دیده می‌شود. برای نمونه، فهرست‌های قطعات بازار، کوئل TU5 کروز پلاس و کوئل TU5 عظام را عرضه می‌کنند و نمونه‌های والئو نیز برای ۲۰۶ تیپ ۵ وجود دارند.
· سمند، سورن و دنا با موتور EF7 : اینجا معماری جرقه‌زنی یک قدم جلوتر رفته است. EF7 از «کوئل‌های مجزا یا Coil-on-Plug» استفاده می‌کند؛ یعنی برای هر سیلندر یک کوئل روی شمع قرار می‌گیرد.
این معماری چند مزیت دارد:
ü حذف یا کوتاه شدن مسیر انتقال ولتاژ بالا
ü کنترل مستقل‌تر سیلندرها
ü کاهش برخی تلفات و مشکلات مربوط به وایر
ü امکان مدیریت دقیق‌تر جرقه توسط ECU
در منابع فنی مرتبط با EF7، این موتور با کوئل‌های مدادی مستقل و ECUهایی مانند Bosch ME7.4.9 و نسل‌های بعدی معرفی شده است. همچنین در بازار ایران کوئل‌های EF7 با نام‌هایی مانند کروز و نمونه‌های شرکتی ایساکو عرضه می‌شوند.
نکته مهم این است که برای EF7 نمی‌توان یک عدد مقاومت را به تمام کوئل‌ها نسبت داد؛ چون طراحی کوئل، ECU و نسخه موتور می‌تواند متفاوت باشد. حتی در عیب‌یابی EF7، کدهای مرتبط با مدار اولیه کوئل مانند P0351 و P0352 در مستندات فنی دیده می‌شوند.
· پراید: پراید نیز بسته به نسل و سیستم برق، معماری‌های متفاوتی داشته است. در نمونه‌های قدیمی‌تر، کوئل تکی و وایرها دیده می‌شود؛ در برخی نسخه‌های انژکتوری، کوئل دوبل مورد استفاده قرار گرفته است. برای نمونه‌های خاص پراید، مقادیر مقاومت اولیه و ثانویه در منابع تعمیراتی منتشر شده، اما چون خانواده پراید در طول سال‌های تولید از سیستم‌های برقی متفاوتی استفاده کرده، بهتر است برای تعویض قطعه صرفاً به «پراید بودن» خودرو اکتفا نشود و نوع ECU و کوئل قبلی نیز بررسی شود.
شرکت‌های تولیدکننده و برندهای موجود در بازار ایران
در بازار قطعات ایران، نام چند شرکت و برند بیشتر از بقیه دیده می‌شود.
· کروز / Crouse یکی از نام‌های شناخته‌شده در قطعات الکترونیکی خودروهای داخلی است و کوئل‌هایی برای کاربردهایی مانند TU5، EF7 و برخی خانواده‌های XU7 در بازار عرضه می‌کند.
· عظام نیز کوئل‌هایی برای برخی خودروهای داخلی از جمله کاربردهای TU5 و XU7 در بازار قطعات دارد.
· ایساکو نیز محصولات شرکتی و قطعات مرتبط با خودروهای ایران‌خودرو را عرضه می‌کند؛ برای نمونه کوئل ساژم شرکتی برای XU7 در بازار عرضه شده است. البته «ایساکو» را نباید لزوماً معادل کارخانه سازنده کوئل دانست؛ در قطعات شرکتی ممکن است برند تأمین‌کننده یا سازنده قطعه متفاوت باشد.
در بازار قطعات وارداتی و اصلی نیز برندهایی مانند Valeo، Bosch و DENSO حضور دارند و هرکدام طیف گسترده‌ای از کوئل‌ها را برای موتورهای مختلف تولید می‌کنند. DENSO از جمله شرکت‌هایی است که کوئل‌های Stick، Block و Coil-on-Plug را توسعه داده و با خودروسازان مختلف همکاری کرده است. بنابراین هنگام خرید، بهتر است به جای اینکه فقط بگوییم «کوئل فلان برند را بخر»، این مسیر را برویم: کد موتور - ECU - شماره OE - نوع کوئل - کانکتور و شکل فیزیکی - برند و کیفیت. این روش احتمال انتخاب اشتباه را بسیار کمتر می‌کند.
علائم خرابی کوئل چیست؟
خرابی کوئل همیشه به معنی خاموش شدن کامل خودرو نیست. گاهی کوئل فقط ضعیف شده و در شرایط خاص خودش را نشان می‌دهد.
مهم‌ترین نشانه‌ها:
· لرزش موتور در حالت درجا
· ریپ زدن هنگام شتاب‌گیری
· مکث هنگام فشردن پدال گاز
· کاهش قدرت، مخصوصاً در سربالایی
· افزایش مصرف سوخت
· روشن شدن چراغ چک
· بد روشن شدن موتور
· خاموش شدن موتور در بعضی شرایط
· بوی بنزین خام از اگزوز در صورت احتراق ناقص
· صدای نامنظم موتور
· ثبت خطای Misfire در ECU
اما این نکته بسیار مهم است: هر لرزش یا ریپ زدنی الزاماً از کوئل نیست.
شمع، وایر، انژکتور، نشتی هوا، فشار سوخت، سنسورها، کمپرس موتور و حتی خود ECU می‌توانند علائم مشابه ایجاد کنند. پس کوئل باید یکی از گزینه‌های بررسی باشد، نه اولین قطعه‌ای که بدون آزمایش تعویض می‌شود.
چرا کوئل خراب می‌شود؟
کوئل در محیط نسبتاً سختی کار می‌کند. حرارت موتور، لرزش، رطوبت، روغن، کیفیت قطعه، شرایط برق خودرو و فشار کاری همگی روی عمر آن اثر دارند.
از عوامل مهم خرابی می‌توان به این موارد اشاره کرد:
· گرمای زیاد: حرارت بالا می‌تواند به عایق‌ها و سیم‌پیچ‌های داخلی آسیب بزند.
· شمع نامناسب یا فرسوده: وقتی شرایط ایجاد جرقه سخت‌تر شود، فشار بیشتری به سیستم جرقه‌زنی وارد می‌شود.
· وایر معیوب: در سیستم‌هایی که وایر دارند، مقاومت یا نشتی نامناسب وایر می‌تواند عملکرد کوئل را تحت تأثیر قرار دهد.
· رطوبت و روغن: نفوذ روغن یا رطوبت به اطراف شمع و کوئل می‌تواند باعث نشتی ولتاژ و بدکار کردن موتور شود.
· باتری یا سیستم شارژ نامناسب: کوئل برای کار درست به تغذیه مناسب نیاز دارد.
· کیفیت پایین قطعه: کوئل‌های غیراستاندارد ممکن است از نظر عایق‌بندی، سیم‌پیچ، هسته یا مدار الکترونیکی عملکرد مناسبی نداشته باشند.
DENSO نیز از عواملی مانند گرمای ناشی از اتصال کوتاه داخلی، لرزش، ولتاژ پایین باتری، خرابی کابل‌های جرقه و آسیب مکانیکی به‌عنوان عوامل مؤثر بر خرابی زودهنگام کوئل نام می‌برد.
آیا می‌توان کوئل را با مولتی‌متر تست کرد؟
بله، اما اینجا یک اشتباه رایج وجود دارد. تست مقاومت سیم‌پیچ می‌تواند یک ایراد واضح را نشان دهد، اما سالم بودن مقاومت به تنهایی تضمین نمی‌کند که کوئل در شرایط واقعی و تحت بار، جرقه مناسبی تولید می‌کند. به همین دلیل تعمیرکار حرفه‌ای ممکن است علاوه بر تست مقاومت، از:
· دیاگ
· بررسی خطاهای Misfire
· اسیلوسکوپ
· تست جرقه
· مقایسه با کوئل سالم
· بررسی تغذیه و فرمان ECU
استفاده کند.
ضمن اینکه باز کردن یا تست مستقیم مدار ولتاژ بالای کوئل بدون ابزار و روش مناسب می‌تواند خطر برق‌گرفتگی و آسیب به سیستم خودرو داشته باشد.
چرا فقط با تعویض کوئل مشکل را حل نکنیم؟
چون ممکن است کوئل قربانی یک ایراد دیگر باشد. مثلاً اگر شمع نامناسب باشد یا فاصله الکترود آن خارج از محدوده باشد، سیستم جرقه‌زنی ممکن است تحت فشار بیشتری قرار بگیرد. یا اگر در محل نصب کوئل روغن جمع شده باشد، تعویض کوئل بدون رفع نشتی روغن فقط بخشی از مشکل را حل می‌کند.
پس یک عیب‌یابی منطقی می‌تواند این‌طور باشد: خطای موتور - بررسی شمع و جرقه - بررسی کوئل- بررسی تغذیه و فرمان ECU - بررسی سوخت و هوا - بررسی مکانیکی موتور
این نگاه از تعویض بی‌دلیل قطعات جلوگیری می‌کند.
کوئل و ECU؛ یک همکاری دقیق
در خودروهای امروزی، کوئل دیگر یک قطعه کاملاً مستقل نیست. ECU بر اساس اطلاعاتی که از سنسورها دریافت می‌کند، زمان‌بندی جرقه را مدیریت می‌کند. دور موتور، بار موتور، موقعیت میل‌لنگ، موقعیت میل‌سوپاپ، دمای موتور و شرایط احتراق می‌توانند در مدیریت جرقه نقش داشته باشند. در خودروهای مدرن، ECU همچنین می‌تواند برخی خطاهای مربوط به مدار کوئل و احتراق ناقص را شناسایی و ثبت کند.
همین موضوع است که کوئل را از یک «ترانسفورماتور ساده» به بخشی از یک سیستم مدیریت هوشمند موتور تبدیل کرده است.
آینده کوئل به کدام سمت می‌رود؟
آینده کوئل در موتورهای بنزینی احتمالاً بیشتر به سمت کوچک‌تر شدن، کنترل الکترونیکی دقیق‌تر، راندمان بالاتر و یکپارچه‌سازی بیشتر با سیستم جرقه‌زنی خواهد رفت.
در سال‌های اخیر، طراحی‌های Coil-on-Plug و Stick Coil باعث شده‌اند مدار جرقه‌زنی مستقیماً به شمع نزدیک شود و نیاز به کابل‌های ولتاژ بالا کمتر شود. DENSO نیز تکامل کوئل‌ها را از سیستم‌های توزیع قدیمی به طراحی‌های فشرده و مستقیم روی شمع توضیح می‌دهد. در موتورهای کوچک‌تر و پربازده‌تر، کنترل دقیق احتراق اهمیت بیشتری پیدا می‌کند؛ بنابراین کیفیت جرقه، سرعت تولید ولتاژ و کنترل دقیق زمان جرقه همچنان مهم هستند.
اما یک سؤال مهم‌تر: در خودروهای برقی کوئل چه می‌شود؟
اینجا داستان کاملاً تغییر می‌کند. در یک خودروی تمام‌برقی یا BEV موتور احتراق داخلی و شمع وجود ندارند. در نتیجه: کوئل جرقه‌زنی هم وجود ندارد.
در خودروی برقی، انرژی باتری به وسیله الکترونیک قدرت مدیریت شده و به موتور الکتریکی می‌رسد. موتور الکتریکی مستقیماً انرژی الکتریکی را به حرکت تبدیل می‌کند. در ساختار یک خودروی تمام‌برقی، خبری از اجزای معمول موتور بنزینی مانند سیستم سوخت‌رسانی و جرقه‌زنی نیست. به همین دلیل، خودروهای برقی تعداد زیادی از قطعات مکانیکی و مصرفی موتورهای احتراقی را ندارند و نیاز به تعمیرات دوره‌ای کمتری دارند.
پس کوئل در آینده کاملاً ناپدید می‌شود؟
نه لزوماً. اینجا باید بینخودروی تمام‌برقی، هیبرید و موتور احتراقیتفاوت بگذاریم. در یک BEV، کوئل کاربردی ندارد. اما در خودروهای هیبریدی و Plug-in Hybrid که هنوز موتور احتراق داخلی دارند، سیستم جرقه‌زنی همچنان مورد نیاز است. این خودروها می‌توانند از موتور الکتریکی و موتور احتراقی در کنار هم استفاده کنند. بنابراین آینده کوئل بیشتر به آینده موتورهای احتراقی وابسته است.
هرچقدر سهم خودروهای تمام‌برقی بیشتر شود، بازار کوئل در خودروهای جدید کوچک‌تر می‌شود؛ اما تا زمانی که موتورهای بنزینی و هیبریدی در حال استفاده باشند، کوئل همچنان یک قطعه مهم باقی خواهد ماند.
چک‌لیست کوئل
اگر خودرو یکی از این نشانه‌ها را دارد:
· موتور درجا می‌لرزد
· هنگام گاز دادن مکث یا ریپ دارد
· در سربالایی قدرت کم شده
· چراغ چک روشن شده
· مصرف سوخت افزایش یافته
· بوی بنزین خام از اگزوز احساس می‌شود
· خودرو در بعضی شرایط بد روشن می‌شود
فقط سراغ تعویض کوئل نروید.
ابتدا باید شمع، کوئل، وایر در صورت وجود، تغذیه کوئل، خطاهای ECU، سیستم سوخت‌رسانی و وضعیت مکانیکی موتور بررسی شوند.
و یک نکته مهم‌تر: اگر خودرو شما TU5، XU7 یا EF7 است، فقط گفتن «کویل پژو» یا «کویل سمند» برای خرید قطعه کافی نیست.** نوع موتور، سال تولید، ECU، سوکت و شماره فنی قطعه را بررسی کنید.
سخن پایانی
کوئل شاید در نگاه اول فقط یک قطعه برقی باشد، اما در واقع یکی از حلقه‌های مهم زنجیره احتراق موتور بنزینی است.
وظیفه آن ساده به نظر می‌رسد: تبدیل برق۱۲ ولت به برق ولتاژ بسیار بالا برای جرقه شمع
اما پشت همین فرآیند ساده، میدان مغناطیسی، سیم‌پیچ‌های دقیق، مدارهای الکترونیکی، زمان‌بندی ECU و کنترل احتراق قرار دارد. در خودروهای ایرانی نیز بسته به موتور و نسل خودرو، از کوئل‌های دوبل XU7 تا کوئل یکپارچه TU5 و کوئل‌های مدادی EF7، معماری‌های مختلفی را می‌بینیم.
و آینده؟
در خودروهای تمام‌برقی، کوئل دیگر جایی ندارد؛ اما در موتورهای بنزینی و هیبریدی، کوئل به سمت کوچک‌تر شدن، یکپارچه‌تر شدن و کنترل الکترونیکی دقیق‌تر حرکت می‌کند. شاید جذاب‌ترین بخش داستان هم این باشد که در آینده، هوشمندی خودرو فقط به موتور الکتریکی و باتری محدود نخواهد بود؛ حتی در خودروهای احتراقی، داده‌ها می‌توانند به خودرو کمک کنند تا تغییرات رفتار خودش را زودتر تشخیص دهد.
قطعات خودرو را بشناسید؛ چون گاهی یک جرقه کوچک، تفاوت بین یک موتور سالم و یک موتور پرهزینه است.
