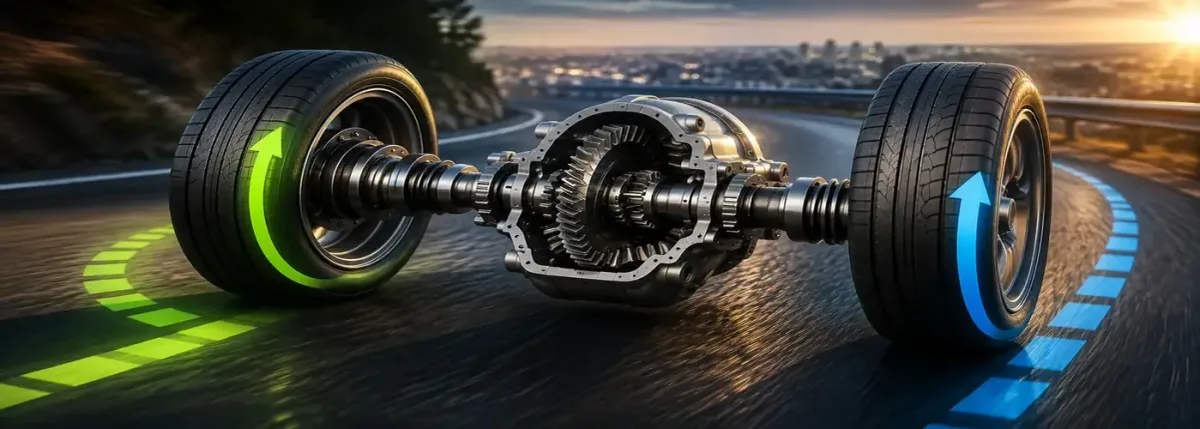

دیفرانسیل؛ قطعه‌ای که چرخ‌ها را با هم متفاوت می‌کند
دیفرانسیل مجموعه‌ای مکانیکی در سیستم انتقال قدرت خودرو است که وظیفه دارد نیروی موتور را به چرخ‌های محرک منتقل کند و در عین حال اجازه دهد چرخ‌های یک محور هنگام پیچیدن با سرعت‌های متفاوت بچرخند.
چرا چرخ‌های خودرو همیشه با یک سرعت نمی‌چرخند؟
فرض کنید با خودرو در یک خیابان خلوت در حال حرکت هستید و به یک پیچ می‌رسید. فرمان را می‌چرخانید و خودرو وارد پیچ می‌شود. اما یک سؤال جالب وجود دارد:
آیا چرخ سمت راست و چرخ سمت چپ در این لحظه دقیقا با یک سرعت می‌چرخند؟
جواب، خیر است.
چرخ بیرونی پیچ باید مسیر طولانی‌تری نسبت به چرخ داخلی طی کند. بنابراین اگر خودرو بخواهد بدون لغزش و فشار اضافی روی لاستیک‌ها پیچ را طی کند، لازم است چرخ‌ها بتوانند با سرعت‌های متفاوت بچرخند.
اینجاست که یکی از قطعات مهم و کمتر دیده‌شده خودرو به نام دیفرانسیل وارد عمل می‌شود.
قطعه‌ای که شاید هیچ‌وقت آن را نبینیم، اما تقریبا هر بار که با خودرو می‌پیچیم، مشغول انجام یکی از مهم‌ترین وظایف خود است.
دیفرانسیل دقیقا چیست؟
دیفرانسیل مجموعه‌ای مکانیکی در سیستم انتقال قدرت خودرو است که وظیفه دارد نیروی موتور را به چرخ‌های محرک منتقل کند و در عین حال اجازه دهد چرخ‌های یک محور هنگام پیچیدن با سرعت‌های متفاوت بچرخند.
این تفاوت سرعت کاملا طبیعی است.
فرض کنید خودرو به سمت راست می‌پیچد. چرخ سمت راست در داخل پیچ قرار دارد و مسیر کوتاه‌تری طی می‌کند. چرخ سمت چپ در خارج پیچ قرار دارد و باید مسیر طولانی‌تری را طی کند. در نتیجه چرخ خارجی باید مسافت بیشتری را در همان مدت زمانی طی کند و بنابراین با سرعت بیشتری بچرخد.
دیفرانسیل این اختلاف سرعت را مدیریت می‌کند.
یک مثال خیلی ساده
دو نفر را تصور کنید که می‌خواهند دور یک میدان حرکت کنند. نفر اول نزدیک مرکز میدان حرکت می‌کند و نفر دوم در فاصله دورتری از مرکز قرار دارد. نفر دوم باید مسافت بیشتری طی کند. اگر هر دو نفر مجبور باشند دقیقا با سرعت یکسان حرکت کنند، نفر دوم با مشکل مواجه خواهد شد.
چرخ‌های خودرو نیز تقریبا همین وضعیت را دارند.
دیفرانسیل اجازه می‌دهد چرخ داخلی و خارجی یک محور، هنگام پیچیدن سرعت‌های متفاوتی داشته باشند.
دیفرانسیل چگونه این کار را انجام می‌دهد؟
داخل دیفرانسیل مجموعه‌ای از چرخ‌دنده‌ها وجود دارد. در حرکت مستقیم، سرعت چرخ‌های دو طرف می‌تواند تقریبا یکسان باشد. اما هنگام پیچیدن، چرخ‌دنده‌های داخلی دیفرانسیل اجازه می‌دهند سرعت دو چرخ نسبت به یکدیگر تغییر کند.
به زبان ساده:
چرخ داخلی پیچ ← مسیر کوتاه‌تر ← سرعت چرخش کمتر
چرخ خارجی پیچ ← مسیر طولانی‌تر ← سرعت چرخش بیشتر
این اتفاق کاملا خودکار انجام می‌شود و راننده هیچ کنترلی روی آن ندارد.
اگر دیفرانسیل وجود نداشت چه می‌شد؟
اگر دو چرخ محرک خودرو همیشه مجبور بودند دقیقا با یک سرعت بچرخند، هنگام پیچیدن مشکلات مختلفی ایجاد می‌شد.
ممکن بود:
- لاستیک‌ها سریع‌تر ساییده شوند
- چرخ‌ها تمایل بیشتری به لغزش داشته باشند
- خودرو در پیچ رفتار نامناسبی پیدا کند
- فشار بیشتری به قطعات انتقال قدرت وارد شود
- و حرکت خودرو نرم و طبیعی نباشد.
به همین دلیل دیفرانسیل یکی از قطعات مهم سیستم انتقال قدرت خودرو است.
دیفرانسیل با گیربکس چه فرقی دارد؟
این دو قطعه گاهی با یکدیگر اشتباه گرفته می‌شوند، اما وظایفشان متفاوت است.
گیربکس با استفاده از نسبت‌های مختلف دنده، سرعت و گشتاور خروجی موتور را متناسب با شرایط رانندگی تغییر می‌دهد.
اما دیفرانسیل وظیفه دارد نیروی خروجی سیستم انتقال قدرت را به چرخ‌های محرک برساند و اجازه دهد چرخ‌های یک محور هنگام پیچیدن با سرعت‌های متفاوت بچرخند.
پس به‌صورت خیلی ساده:
گیربکس ← مدیریت سرعت و گشتاور
دیفرانسیل ← مدیریت اختلاف سرعت چرخ‌ها
البته در بسیاری از خودروهای دیفرانسیل جلو، این دو مجموعه از نظر فیزیکی بسیار نزدیک یا در یک مجموعه یکپارچه قرار دارند.
دیفرانسیل کجای خودرو قرار دارد؟
محل دیفرانسیل به نوع انتقال قدرت خودرو بستگی دارد.
در خودروهای دیفرانسیل عقب، دیفرانسیل معمولا در قسمت عقب خودرو و بین دو چرخ محرک قرار دارد.
در بسیاری از خودروهای دیفرانسیل جلو، دیفرانسیل در مجموعه انتقال قدرت جلو و در ارتباط با گیربکس قرار دارد؛ مجموعه‌ای که معمولا به آن ترنس‌اکسل گفته می‌شود.
در خودروهای چهارچرخ محرک نیز بسته به طراحی خودرو ممکن است دیفرانسیل جلو، دیفرانسیل عقب و در برخی معماری‌ها دیفرانسیل مرکزی وجود داشته باشد.
دیفرانسیل جلو یا عقب؛ کدام بهتر است؟
حالا سؤال مهم‌تری مطرح می‌شود: دیفرانسیل جلو بهتر است یا عقب؟
پاسخ ساده‌ای وجود ندارد. هرکدام برای نوع خاصی از خودرو و کاربرد، مزایا و محدودیت‌های خودشان را دارند.
دیفرانسیل جلو؛ مناسب خودروهای شهری
در خودروهای دیفرانسیل جلو، موتور و مجموعه انتقال قدرت معمولا در قسمت جلو قرار دارند و نیروی موتور به چرخ‌های جلو منتقل می‌شود.
مسیر ساده‌شده انتقال نیرو به این شکل می‌باشد:
موتور ← گیربکس ← دیفرانسیل جلو ← پلوس ← چرخ‌های جلو
مزایای مهم دیفرانسیل جلو
۱. مناسب استفاده روزمره
این معماری برای بسیاری از خودروهای شهری و خانوادگی بسیار مناسب است.
۲. کشش مناسب در بسیاری از شرایط
وزن موتور و مجموعه انتقال قدرت روی محور جلو قرار دارد و این موضوع می‌تواند به چسبندگی چرخ‌های محرک کمک کند.
۳. ساختار فشرده
موتور، گیربکس و دیفرانسیل می‌توانند در قسمت جلو در یک مجموعه نسبتا جمع‌وجور قرار بگیرند.
۴. استفاده بهتر از فضای کابین
نبود برخی اجزای انتقال قدرت به محور عقب می‌تواند آزادی بیشتری برای طراحی فضای داخلی ایجاد کند.
۵. مناسب تولید انبوه
این معماری در بسیاری از خودروهای اقتصادی و خانوادگی به دلیل ساختار نسبتا فشرده و اقتصادی بسیار رایج شده است.
اما یک محدودیت هم وجود دارد:
چرخ‌های جلو باید همزمان فرمان بدهند و نیروی موتور را منتقل کنند.
در خودروهای بسیار قدرتمند، این موضوع می‌تواند باعث پدیده‌ای مانند Torque Steer یا کشیده شدن فرمان هنگام شتاب‌گیری شود.
دیفرانسیل عقب؛ مناسب خودروهای قدرتمند و اسپرت
در خودروهای دیفرانسیل عقب، موتور معمولا در جلو قرار دارد اما نیرو پس از عبور از گیربکس و میل‌گاردان به دیفرانسیل عقب منتقل می‌شود.
مسیر ساده‌شده نیرو:
موتور ← گیربکس ← میل‌گاردان ← دیفرانسیل عقب ← پلوس ← چرخ‌های عقب
در این معماری، چرخ‌های جلو بیشتر وظیفه فرمان دادن و چرخ‌های عقب وظیفه انتقال نیرو را بر عهده دارند.
مزایای مهم دیفرانسیل عقب
۱. مناسب خودروهای قدرتمند
انتقال نیرو به محور عقب می‌تواند برای مدیریت گشتاور بالای موتور مناسب باشد.
۲. رفتار مناسب در رانندگی اسپرت
این معماری برای بسیاری از خودروهای اسپرت و قدرتمند انتخاب محبوبی است.
۳. تقسیم وظایف بین محورها
چرخ‌های جلو عمدتا فرمان می‌دهند و چرخ‌های عقب نیروی موتور را به زمین منتقل می‌کنند.
۴. مناسب برخی خودروهای سنگین و وانت‌ها
بسیاری از وانت‌ها، خودروهای تجاری و برخی خودروهای لوکس و قدرتمند از این معماری استفاده می‌کنند.
البته دیفرانسیل عقب نیز در مسیرهای لغزنده می‌تواند دچار هرزگردی شود و نوع لاستیک و سیستم‌های کنترل کشش اهمیت زیادی دارند.
آیا دیفرانسیل جلو در برف بهتر است؟
در بسیاری از شرایط، قرار گرفتن وزن موتور روی محور محرک جلو می‌تواند به چسبندگی کمک کند.
اما یک نکته بسیار مهم وجود دارد:
دیفرانسیل جلو به معنی ضدلغزش بودن خودرو نیست.
روی برف و یخ، عواملی مانند نوع لاستیک، وضعیت آج، فشار باد، سرعت و مهارت راننده تأثیر بسیار زیادی دارند.
دیفرانسیل عقب چه زمانی مزیت دارد؟
هنگام شتاب‌گیری، بخشی از وزن خودرو به سمت عقب منتقل می‌شود.
در یک خودروی دیفرانسیل عقب، این موضوع می‌تواند باعث افزایش بار روی چرخ‌های محرک عقب شود.
به همین دلیل این معماری برای خودروهای پرقدرت و اسپرت جذاب است.
اما اگر جاده لغزنده باشد، چرخ‌های عقب نیز می‌توانند به‌راحتی هرزگرد شوند.
بنابراین هیچ‌کدام از این دو معماری در همه شرایط «بهتر» نیستند.
دیفرانسیل باز چیست؟
نوع متداول دیفرانسیل در بسیاری از خودروها، دیفرانسیل باز است. این سیستم در رانندگی عادی عملکرد بسیار خوبی دارد، اما یک ویژگی مهم دارد. اگر یک چرخ چسبندگی بسیار کمی داشته باشد، ممکن است بخش زیادی از قابلیت انتقال نیرو به همان چرخ کم‌چسبنده اختصاص پیدا کند.
نتیجه می‌تواند این باشد:
یک چرخ می‌چرخد، اما خودرو حرکت چندانی نمی‌کند.
اینجاست که سیستم‌هایی مانند LSD و قفل دیفرانسیل اهمیت پیدا می‌کنند.
سیستم LSD چیست؟
LSD مخفف Limited Slip Differential یا دیفرانسیل با لغزش محدود است.
این سیستم تلاش می‌کند اختلاف سرعت بیش از حد بین دو چرخ محرک را محدود کند و در شرایطی که یک چرخ چسبندگی بسیار کمتری دارد، به استفاده بهتر از نیروی موتور کمک کند. این نوع سیستم در برخی خودروهای اسپرت، قدرتمند و آفرودی کاربرد دارد.
قفل دیفرانسیل چیست؟
در برخی خودروهای آفرودی، امکان قفل کردن دیفرانسیل وجود دارد. در حالت قفل، دو چرخ یک محور تقریبا مجبور می‌شوند با سرعت یکسان بچرخند. این وضعیت برای پیچیدن روی آسفالت مناسب نیست، اما در برخی شرایط آفرودی، گل و سطوح بسیار لغزنده می‌تواند بسیار مفید باشد.
بنابراین:
دیفرانسیل باز ← مناسب رانندگی عادی
LSD محدود کردن اختلاف سرعت و کمک به حفظ کشش
قفل دیفرانسیل ← مناسب شرایط خاص و مسیرهای دشوار
دنا، پژو ۲۰۷ و دیگنیتی چه دیفرانسیلی دارند؟
حالا بهتر است سراغ سه خودروی آشنا در بازار ایران برویم.
دنا
دنا در معماری معمول خودروی موتور جلو و محرک جلو قرار می‌گیرد.
در نسخه‌های دنده‌ای و اتوماتیک، نیروی موتور در نهایت به چرخ‌های جلو منتقل می‌شود.
مسیر ساده‌شده:
موتور ← گیربکس ← دیفرانسیل جلو ← پلوس ← چرخ‌های جلو
بنابراین هنگام پیچیدن، دیفرانسیل جلو باید اجازه دهد چرخ داخلی و خارجی سرعت متفاوتی داشته باشند.
پژو ۲۰۷
پژو ۲۰۷ نیز در نسخه‌های رایج بازار ایران موتور جلو و محرک جلو است.
در این خودرو نیز دیفرانسیل در مجموعه انتقال قدرت جلو قرار دارد و نیرو را از طریق پلوس‌ها به چرخ‌های جلو منتقل می‌کند.
بنابراین:
موتور ← مجموعه انتقال قدرت ← دیفرانسیل جلو ← پلوس ← چرخ‌های جلو
نکته مهم این است که «دیفرانسیل جلو» به این معنی نیست که فقط یکی از چرخ‌های جلو نیرو می‌گیرد.
هر دو چرخ جلو، چرخ‌های محرک هستند؛ دیفرانسیل فقط اجازه می‌دهد سرعت چرخش آنها در شرایط لازم متفاوت باشد.
دیگنیتی پرایم
دیگنیتی پرایم با وجود ظاهر یک کراس‌اوور، در نسخه عرضه‌شده در ایران محرک جلو است.
این خودرو از موتور ۱.۵ لیتری توربوشارژ و گیربکس CVT استفاده می‌کند و نیرو در نهایت به چرخ‌های جلو منتقل می‌شود.
مسیر ساده‌شده:
موتور ← CVT ← دیفرانسیل جلو ← پلوس ← چرخ‌های جلو
این مثال نشان می‌دهد که:
کراس‌اوور بودن لزوما به معنی چهارچرخ محرک بودن نیست.
آیا دیفرانسیل این سه خودرو یکسان است؟
خیر، لزوما.
اینکه دنا، پژو ۲۰۷ و دیگنیتی پرایم همگی محرک جلو هستند، فقط معماری کلی انتقال قدرت آنها را مشخص می‌کند.
نوع گیربکس، طراحی مجموعه انتقال قدرت، ضرایب، نسبت نهایی انتقال و جزئیات قطعات داخلی می‌تواند متفاوت باشد.
بنابراین نباید تصور کرد که «دیفرانسیل جلو» بودن یعنی دیفرانسیل همه این خودروها یک قطعه کاملا مشابه است.
نسبت نهایی انتقال؛ دیفرانسیل فقط برای پیچیدن نیست
یک نکته جالب دیگر هم وجود دارد. مجموعه دیفرانسیل معمولا بخشی از انتقال نهایی نیرو هم هست.
نسبت نهایی انتقال روی رابطه بین دور موتور و سرعت چرخ‌ها و همچنین گشتاور منتقل‌شده به چرخ‌ها اثر دارد.
به زبان ساده، تغییر این نسبت می‌تواند روی ویژگی‌هایی مانند شتاب‌گیری، دور موتور در سرعت مشخص و رفتار خودرو تأثیر بگذارد.
البته انتخاب این نسبت یک موضوع مهندسی است و نمی‌توان گفت «هرچه نسبت بیشتر باشد، خودرو همیشه بهتر است».
مهندسان باید بین شتاب، مصرف سوخت، سرعت نهایی، صدا و دوام قطعات تعادل ایجاد کنند.
دیفرانسیل هم روغن دارد؟
در بسیاری از دیفرانسیل‌های مکانیکی، چرخ‌دنده‌ها و یاتاقان‌ها با روغن مخصوص روان‌کاری می‌شوند.
این روغن به:
- کاهش اصطکاک
- دفع گرما
- کاهش سایش
- و محافظت از چرخ‌دنده‌ها
کمک می‌کند.
به همین دلیل وضعیت روغن دیفرانسیل اهمیت دارد. اما هر روغنی برای هر دیفرانسیلی مناسب نیست. خصوصا در سیستم‌های LSD، نوع روغن باید مطابق توصیه سازنده باشد.
از کجا بفهمیم دیفرانسیل مشکل دارد؟
یکی از نشانه‌های احتمالی خرابی، صدای غیرعادی است.
ممکن است صدایی مانند زوزه یا ناله از مجموعه انتقال قدرت شنیده شود که با سرعت یا شرایط شتاب‌گیری تغییر کند.
نشانه‌های دیگر می‌توانند شامل:
- نشتی روغن
- لرزش غیرعادی
- صدای تق‌تق
- افزایش صدا هنگام شتاب‌گیری
- افزایش صدا هنگام کاهش سرعت
- یا تغییر رفتار خودرو
باشند.
اما یک نکته مهم:
هر صدایی که از جلو یا عقب خودرو شنیده شود، الزاما مربوط به دیفرانسیل نیست.
بلبرینگ چرخ، پلوس، سرپلوس، گیربکس و سایر اجزای انتقال قدرت نیز می‌توانند صداهای مشابه ایجاد کنند.
بنابراین تشخیص قطعی نیاز به بررسی فنی دارد.
آیا رانندگی اشتباه می‌تواند به دیفرانسیل آسیب بزند؟
دیفرانسیل برای تحمل نیروهای زیادی طراحی شده است، اما نامحدود نیست.
شتاب‌گیری‌های شدید، رانندگی سنگین، حمل بار بیش از ظرفیت، استفاده نادرست از خودرو در مسیرهای آفرودی و بی‌توجهی به سرویس‌های دوره‌ای می‌تواند فشار زیادی به سیستم انتقال قدرت وارد کند.
در خودروهای چهارچرخ محرک نیز استفاده از لاستیک‌هایی با اندازه یا میزان سایش بسیار متفاوت می‌تواند برای برخی سیستم‌های انتقال قدرت مشکل‌ساز باشد.
بنابراین توصیه سازنده درباره لاستیک، سرویس و روغن را جدی بگیرید.
یک آزمایش ساده برای فهمیدن اهمیت دیفرانسیل
دفعه بعد که در یک مسیر امن با سرعت کم وارد یک پیچ شدید، به مسیر چرخ‌ها فکر کنید.
چرخ داخلی تقریبا یک دایره کوچک‌تر را طی می‌کند. چرخ خارجی دایره بزرگ‌تری را طی می‌کند. بنابراین طبیعی است که این دو چرخ در یک زمان مشخص، مسافت متفاوتی طی کنند. دیفرانسیل این اختلاف را مدیریت می‌کند.
قطعه‌ای که شاید هرگز آن را نبینید، اما در هر پیچ برای حرکت نرم خودرو نقش دارد.
خودروهای آینده و دیفرانسیل‌های هوشمند
با گسترش خودروهای برقی، مفهوم انتقال نیرو نیز در حال تغییر است. در خودروهای برقی همچنان لازم است نیروی موتور به چرخ‌ها منتقل و سرعت چرخ‌ها مدیریت شود، اما معماری سیستم می‌تواند متفاوت باشد.
در برخی خودروهای برقی پیشرفته، استفاده از دو یا چند موتور الکتریکی این امکان را فراهم می‌کند که گشتاور محورهای مختلف و حتی چرخ‌ها به‌صورت مستقل‌تر کنترل شود.
در این خودروها، بخشی از کاری که در خودروهای سنتی با مجموعه‌های مکانیکی انجام می‌شد، می‌تواند با کنترل الکترونیکی موتورهای الکتریکی و نرم‌افزار مدیریت شود.
یعنی آینده انتقال قدرت احتمالا ترکیبی از:
مکانیک + حسگر + نرم‌افزار + موتور الکتریکی
خواهد بود.
یک نکته مهم درباره دیفرانسیل جلو و عقب
اگر بخواهیم تمام بحث را در چند جمله خلاصه کنیم:
دیفرانسیل جلو برای بسیاری از خودروهای شهری و خانوادگی، معماری‌ای فشرده، کاربردی و اقتصادی است.
دیفرانسیل عقب برای بسیاری از خودروهای قدرتمند، اسپرت، سنگین و برخی خودروهای خاص، مزایای مهمی دارد.
اما نمی‌توان گفت یکی همیشه بهتر از دیگری است.
بهترین معماری، معماری‌ای است که با کاربرد، قدرت، وزن و هدف طراحی خودرو هماهنگ باشد.
سخن پایانی
دیفرانسیل یکی از آن قطعاتی است که تا وقتی مشکلی برایش پیش نیاید، تقریبا به آن فکر نمی‌کنیم. اما هر بار که خودرو وارد یک پیچ می‌شود، چرخ‌های داخلی و خارجی باید بتوانند سرعت‌های متفاوتی داشته باشند. دیفرانسیل همین کار ساده اما بسیار مهم را انجام می‌دهد.
اگر بخواهیم نقش آن را در یک جمله خلاصه کنیم:
دیفرانسیل کمک می‌کند نیروی موتور به چرخ‌ها برسد، در حالی که چرخ‌های یک محور هنگام پیچیدن بتوانند با سرعت‌های متفاوت حرکت کنند.
پس دفعه بعد که فرمان را می‌چرخانید و وارد یک پیچ می‌شوید، یادتان باشد:
در زیر خودرو، مجموعه‌ای از چرخ‌دنده‌ها مشغول حل یک مسئله ساده اما حیاتی هستند؛ اینکه چگونه دو چرخ بتوانند یک پیچ را با دو سرعت متفاوت طی کنند.
این همان راز دیفرانسیل است.
