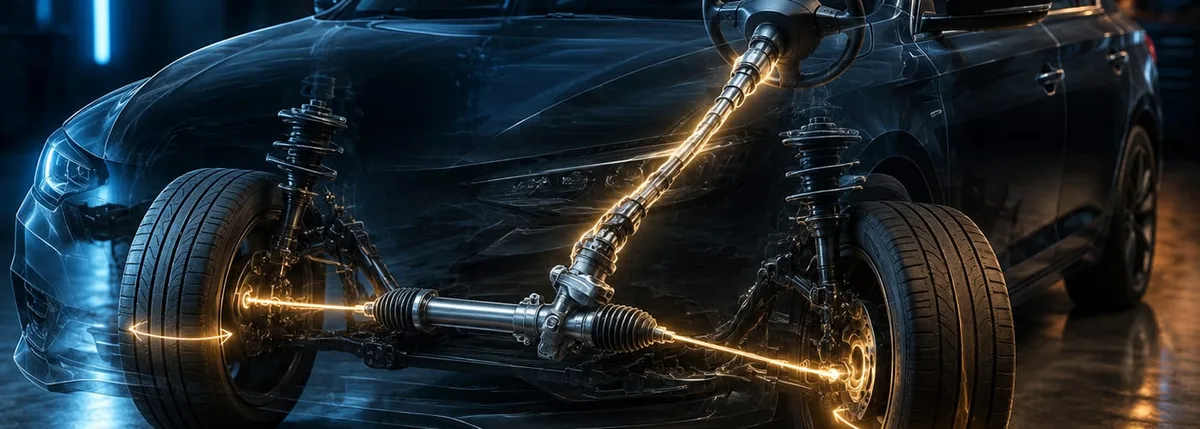

فرمان خودرو از کجا می‌فهمد چرخ‌ها را کجا ببرد؟ داستان یک فناوری ساده اما شگفت‌انگیز
فرض کنید فرمان را کمی به سمت راست می‌چرخانید و خودرو هم مسیرش را تغییر می‌دهد. اما چطور حرکت دست ما روی فرمان، در نهایت باعث می‌شود چرخ‌های خودرو دقیقاً در جهت موردنظرمان قرار بگیرند؟
وقتی فرمان را می‌چرخانیم، چه اتفاقی می‌افتد؟
فرض کنید پشت فرمان نشسته‌اید و می‌خواهید وارد یک خیابان فرعی شوید. فرمان را کمی به سمت راست می‌چرخانید و خودرو هم مسیرش را تغییر می‌دهد. آن‌قدر این اتفاق برایمان عادی است که معمولاً اصلاً به آن فکر نمی‌کنیم.
اما اگر کمی دقیق‌تر نگاه کنیم، یک سؤال جالب شکل می‌گیرد:
چطور حرکت دست ما روی فرمان، در نهایت باعث می‌شود چرخ‌های خودرو دقیقاً در جهت موردنظرمان قرار بگیرند؟
بین دست راننده و چرخ‌های جلو، مجموعه‌ای از قطعات مکانیکی و در خودروهای جدیدتر، سنسورها، موتورهای الکتریکی و واحدهای کنترلی قرار گرفته‌اند که باید با دقت زیادی با یکدیگر کار کنند.
اما قبل از اینکه سراغ جزئیات برویم، یک نکته را روشن کنیم که "فرمان خودرو واقعاً چیزی را نمی‌فهمد"
این راننده است که تصمیم می‌گیرد خودرو به کدام سمت برود؛ سیستم فرمان فقط این تصمیم را دریافت و اجرا می‌کند.
حالا ببینیم این کار ساده، پشت صحنه چطور انجام می‌شود.
از دست شما تا چرخ‌های خودرو
در خودروهای معمولی، وقتی فرمان را می‌چرخانید، یک حرکت دورانی ایجاد می‌شود.
این حرکت از طریق محور فرمان به مکانیزم فرمان منتقل می‌شود و در بسیاری از خودروها، مکانیزمی به نام دنده و شانه (Rack and Pinion) این حرکت دورانی را به حرکت خطی تبدیل می‌کند.
بعد، این حرکت به وسیله میله‌های فرمان به چرخ‌های جلو منتقل می‌شود.
اگر بخواهیم خیلی ساده مسیر را دنبال کنیم به این صورت می‌باشد:
1- دست راننده
2- فرمان
3- محور فرمان
4- مکانیزم فرمان
5- میله‌های فرمان
6- چرخ‌های جلو
اما قسمت جالب ماجرا دقیقاً در همین «مکانیزم فرمان» اتفاق می‌افتد.
مکانیزم دنده و شانه چیست؟
اگر تاکنون اسم رک و پینیون (Rack and Pinion) را شنیده باشید، منظور همین مکانیزم است.
برای اینکه متن برای همه قابل فهم باشد، ما آن را مکانیزم دنده و شانه می‌نامیم.
این مکانیزم دو بخش اصلی دارد:
- چرخ‌دنده کوچک یا پینیون (Pinion)
- شانه دندانه‌دار یا رک (Rack)
وقتی فرمان را می‌چرخانید، محور فرمان باعث چرخش چرخ‌دنده کوچک می‌شود.
دندانه‌های چرخ‌دنده با شانه دندانه‌دار درگیر هستند و همین باعث می‌شود شانه به سمت چپ یا راست حرکت کند.
در واقع یک حرکت دورانی اینگونه به یک حرکت خطی تبدیل می‌شود:
1- چرخش فرمان
2- حرکت شانه
3- حرکت میله‌های فرمان
4- چرخش چرخ‌های جلو
شاید ساده به نظر برسد، اما همین تبدیل ساده یکی از مهم‌ترین بخش‌های سیستم فرمان بسیاری از خودروهاست.
اما یک نکته جالب‌تر؛ چرخ‌ها مثل هم نمی‌چرخند!
اینجا یکی از قسمت‌های جذاب سیستم فرمان است. تصور کنید خودرو وارد یک پیچ به سمت راست شده است.
ممکن است فکر کنید دو چرخ جلو باید دقیقاً با یک زاویه بچرخند؛ اما این‌طور نیست.
چرا؟ چون چرخ داخلی پیچ، مسیر کوتاه‌تری نسبت به چرخ بیرونی طی می‌کند.
بنابراین برای اینکه هر دو چرخ مسیر مناسبی را طی کنند، چرخ داخلی باید زاویه بیشتری نسبت به چرخ بیرونی داشته باشد.
این اصل در مهندسی خودرو با نام هندسه آکرمن (Ackermann Steering Geometry) شناخته می‌شود.
پس دفعه بعد که در یک پارکینگ فرمان را می‌چرخانید، یادتان باشد دو چرخ جلو دقیقاً یک حرکت انجام نمی‌دهند.
مهندسان از قبل این تفاوت را در طراحی سیستم فرمان در نظر گرفته‌اند.
چرا فرمان را باید چند دور بچرخانیم؟
احتمالاً هنگام پارک کردن متوجه این موضوع شده‌اید. برای اینکه چرخ‌های جلو از یک سمت به سمت دیگر بروند، باید فرمان را مقدار قابل‌توجهی بچرخانید.
این موضوع به نسبت فرمان (Steering Ratio) مربوط می‌شود.
نسبت فرمان مشخص می‌کند برای ایجاد یک مقدار مشخص تغییر در زاویه چرخ‌ها، فرمان چقدر باید بچرخد. اگر سیستم فرمان نسبت سریع‌تری داشته باشد، با حرکت کمتر فرمان، چرخ‌ها بیشتر تغییر جهت می‌دهند.
این ویژگی می‌تواند برای خودروهای اسپرت جذاب باشد، چون واکنش فرمان سریع‌تر می‌شود. اما در یک خودروی خانوادگی، فقط سرعت واکنش مهم نیست. راننده باید بتواند خودرو را با حرکات نرم و قابل‌پیش‌بینی کنترل کند.
بنابراین مهندسان باید بین سرعت واکنش، پایداری و راحتی راننده تعادل ایجاد کنند.
چرا فرمان بعضی خودروها سنگین است؟
حالا به یکی از مشکلات قدیمی خودرو می‌رسیم. چرخ‌های خودرو روی سطح جاده قرار دارند و بین لاستیک و آسفالت اصطکاک وجود دارد. وقتی خودرو ساکن است، تغییر جهت چرخ‌ها نیروی بیشتری می‌خواهد.
به همین دلیل، در خودروهایی که فرمان کمکی نداشتند، چرخاندن فرمان، به‌خصوص هنگام پارک کردن، می‌توانست واقعاً سخت باشد. برای حل این مشکل، سیستم‌های کمکی فرمان به وجود آمدند.
یکی از معروف‌ترین آن‌ها فرمان هیدرولیکی بود. در این سیستم، فشار روغن به راننده کمک می‌کرد تا چرخاندن فرمان نیروی کمتری بخواهد. اما فناوری خودرو متوقف نشد.
کم‌کم سیستم‌های فرمان برقی وارد میدان شدند.
فرمان برقی چگونه به شما کمک می‌کند؟
امروزه در بسیاری از خودروها از فرمان برقی (Electric Power Steering /EPS) استفاده می‌شود.
در این سیستم، یک موتور الکتریکی نیروی کمکی لازم را فراهم می‌کند تا راننده راحت‌تر فرمان را بچرخاند.
اما نکته مهم اینجاست که این موتور قرار نیست همیشه با یک میزان ثابت کمک کند.
سنسورها اطلاعاتی مانند گشتاور واردشده به فرمان و حرکت آن را اندازه‌گیری می‌کنند و واحد کنترل بر اساس این اطلاعات و شرایط عملکرد خودرو، میزان کمک موتور الکتریکی را تنظیم می‌کند.
برای مثال، هنگام پارک کردن و در سرعت‌های پایین، فرمان می‌تواند سبک‌تر شود تا چرخاندن آن راحت‌تر باشد.
در سرعت‌های بالاتر نیز میزان کمک تغییر می‌کند تا کنترل خودرو و احساس فرمان برای راننده مناسب باقی بماند.
پس در خودروهای جدید، سیستم فرمان فقط مجموعه‌ای از چرخ‌دنده و میله نیست.
حالا که الکترونیک هم وارد بازی شده است پس خودرو از کجا می‌فهمد راننده چه می‌خواهد؟
در اینجا یک سوءتفاهم کوچک وجود دارد. سیستم فرمان قرار نیست قصد راننده را حدس بزند.
وقتی شما فرمان را می‌چرخانید، سنسورها این ورودی را اندازه‌گیری می‌کنند و واحد کنترل بر اساس آن، میزان کمک موردنیاز را محاسبه می‌کند.
یعنی اتفاق اصلی به این ترتیب می‌باشد:
1- شما تصمیم می‌گیرید
2- فرمان را می‌چرخانید
3- سیستم این ورودی را اندازه‌گیری می‌کند
4- میزان کمک را تنظیم می‌کند
5- چرخ‌ها مسیر موردنظر را دنبال می‌کنند.
همین ترکیب مکانیک و الکترونیک، یکی از دلایلی است که خودروهای امروزی نسبت به نسل‌های قدیمی‌تر تجربه رانندگی متفاوتی دارند.
حالا یک سؤال آینده‌نگرانه‌تر: اگر اصلاً فرمان به چرخ‌ها وصل نباشد چه؟
تا اینجا درباره سیستم‌هایی صحبت کردیم که هنوز ارتباط مکانیکی میان فرمان و چرخ‌ها دارند.
اما فناوری دیگری در حال تغییر این ساختار است:
فرمان با سیم (Steer-by-Wire)
در این فناوری، ارتباط مکانیکی سنتی میان فرمان و مکانیزم فرمان حذف می‌شود و حرکت فرمان به‌صورت الکترونیکی اندازه‌گیری و به عملگرهای فرمان منتقل می‌شود.
به زبان ساده، مسیر می‌تواند از این شکل:
1- فرمان
2- ارتباط مکانیکی
3- مکانیزم فرمان
4- چرخ‌ها
به چیزی شبیه این تبدیل شود:
1- فرمان
2- سنسورها
3- واحد کنترل
4- عملگرهای الکتریکی
5- چرخ‌ها
این تغییر، فقط یک تغییر فنی کوچک نیست.
اگر چنین فناوری‌هایی گسترده‌تر شوند، طراحان خودرو آزادی بیشتری برای طراحی فضای داخلی و شکل فرمان خواهند داشت.
آیا فرمان با سیم یعنی سیستم ساده‌تر شده است؟
اتفاقاً برعکس.
وقتی یک ارتباط مکانیکی را حذف می‌کنیم و وظیفه آن را به سیستم‌های الکترونیکی و نرم‌افزاری می‌سپاریم، ایمنی و قابلیت اطمینان اهمیت بسیار بیشتری پیدا می‌کند.
سیستم باید طوری طراحی شود که خرابی یک بخش، به از دست رفتن کنترل خودرو منجر نشود.
به همین دلیل، سامانه‌های فرمان با سیم به طراحی‌های بسیار قابل‌اعتماد و افزونه نیاز دارند.
بنابراین اینکه بگوییم «آینده فرمان کاملاً الکترونیکی است» کافی نیست. مسئله اصلی این است که این سیستم باید در هر شرایطی قابل اعتماد باقی بماند.
اگر اتصال مکانیکی حذف شود، حس جاده چه می‌شود؟
این یکی از جذاب‌ترین قسمت‌های ماجراست. در یک سیستم سنتی، بخشی از اطلاعات مربوط به رفتار چرخ‌ها و تماس لاستیک با جاده از مسیر مکانیکی به فرمان و دست راننده منتقل می‌شود.
اما وقتی ارتباط مکانیکی حذف شود، این حس باید به روش دیگری ایجاد شود.
در سامانه‌های فرمان با سیم، عملگرهای الکتریکی می‌توانند نیرویی را در فرمان ایجاد کنند تا راننده همچنان احساس مناسبی از رفتار خودرو داشته باشد.
یعنی در آینده ممکن است بخشی از چیزی که امروز به‌صورت طبیعی از مکانیک خودرو احساس می‌کنیم، توسط الکترونیک و نرم‌افزار ساخته و تنظیم شود.
این دقیقاً همان جایی است که سیستم فرمان از یک قطعه مکانیکی ساده فاصله می‌گیرد و به یک سامانه نرم‌افزارمحور تبدیل می‌شود.
فرمان خودرو از گذشته تا آینده
اگر بخواهیم کل داستان را خیلی ساده خلاصه کنیم، مسیر تحول سیستم فرمان تقریباً اینگونه عمل می‌کند:
فرمان مکانیکی:
1- دست راننده
2- قطعات مکانیکی
3- چرخ‌ها
فرمان هیدرولیکی:
1- دست رانند
2- مکانیزم مکانیکی + کمک هیدرولیکی
3- چرخ‌ها
فرمان برقی:
1- دست راننده
2- سنسورها + واحد کنترل + موتور الکتریکی
3- مکانیزم فرمان
4- چرخ‌ها
فرمان با سیم:
1- دست راننده
2- سنسورها
3- واحدهای کنترل
4- عملگرهای الکتریکی
5- چرخ‌ها
این مسیر نشان می‌دهد سیستم فرمان، مانند بسیاری از بخش‌های خودرو، از یک فناوری عمدتاً مکانیکی به ترکیبی از مکانیک، الکترونیک و نرم‌افزار تبدیل شده است.
آیا فرمان خودروهای آینده کوچک‌تر می‌شود؟
ممکن است. اگر استفاده از فرمان با سیم گسترده‌تر شود، طراحان خودرو محدودیت‌های مکانیکی کمتری برای شکل و موقعیت فرمان خواهند داشت.
در نتیجه می‌توان تصور کرد در برخی خودروهای آینده فرمان‌هایی با شکل متفاوت، اندازه کوچک‌تر یا قابلیت جمع شدن ببینیم.
حتی ممکن است طراحی کابین خودرو به شکلی تغییر کند که موقعیت فرمان در شرایط خاص متفاوت باشد.
البته این‌ها احتمال‌های فناورانه هستند، نه پیش‌بینی قطعی. اینکه کدام ایده‌ها به خودروهای تولید انبوه راه پیدا کنند، به عواملی مانند ایمنی، قوانین، هزینه و تجربه رانندگی بستگی دارد.
پس بالاخره فرمان از کجا می‌فهمد چرخ‌ها را کجا ببرد؟
حالا می‌توانیم پاسخ عنوان مقاله را خیلی ساده بدهیم:
فرمان چیزی را نمی‌فهمد؛ راننده تصمیم می‌گیرد.
در خودروهای قدیمی‌تر، این تصمیم عمدتاً از طریق قطعات مکانیکی به چرخ‌ها منتقل می‌شد.
در خودروهای امروزی، سنسورها و موتورهای الکتریکی هم به این مجموعه اضافه شده‌اند.
و در فناوری‌هایی مانند فرمان با سیم، بخش بیشتری از این فرآیند به کمک الکترونیک و نرم‌افزار انجام می‌شود.
پس وقتی شما فقط چند درجه فرمان را می‌چرخانید، پشت این حرکت ساده مجموعه‌ای از فناوری‌ها وارد عمل می‌شوند:
مکانیک + هندسه + سنسور + الکترونیک + نرم‌افزار
همه این‌ها در نهایت یک هدف دارند:
خودرو دقیقاً همان جهتی را برود که شما می‌خواهید.
یک نکته جالب برای دفعه بعدی که پشت فرمان می‌نشینید: دفعه بعد که وارد یک پیچ شدید، فقط به مسیر خودرو نگاه نکنید.
به فرمان هم فکر کنید.
حرکت دست شما از فرمان شروع می‌شود، به سیستم فرمان منتقل می‌شود، در مکانیزم دنده و شانه به حرکت دیگری تبدیل می‌شود و در نهایت چرخ‌های جلو را در زاویه مناسب قرار می‌دهد.
در خودروهای جدید، سنسورها و موتورهای الکتریکی هم در این فرآیند حضور دارند و شاید در آینده، بخش بزرگی از این ارتباط به کمک نرم‌افزار انجام شود.
یک حرکت ساده با دست؛ و پشت آن، دنیایی از مهندسی.
سوالات متداول
فرمان خودرو چگونه چرخ‌های جلو را می‌چرخاند؟
در خودروهای مجهز به مکانیزم دنده و شانه (Rack and Pinion)، چرخاندن فرمان باعث چرخش یک چرخ‌دنده کوچک می‌شود. این چرخ‌دنده، شانه دندانه‌دار را به چپ یا راست حرکت می‌دهد و این حرکت از طریق میله‌های فرمان به چرخ‌های جلو منتقل می‌شود.
چرا چرخ‌های داخل و خارج پیچ زاویه یکسانی ندارند؟
چون چرخ داخلی و خارجی در هنگام عبور از پیچ، مسیرهایی با شعاع متفاوت طی می‌کنند. به همین دلیل سیستم فرمان طوری طراحی می‌شود که چرخ داخلی معمولاً زاویه بیشتری نسبت به چرخ خارجی داشته باشد.
فرمان برقی چگونه کار می‌کند؟
در فرمان برقی (EPS)، سنسورها اطلاعات مربوط به ورودی راننده را اندازه‌گیری می‌کنند و واحد کنترل بر اساس این اطلاعات و شرایط خودرو، میزان کمک موتور الکتریکی را تنظیم می‌کند.
فرمان با سیم چیست؟
فرمان با سیم (Steer-by-Wire) سیستمی است که در آن ارتباط مکانیکی سنتی بین فرمان و مکانیزم چرخ‌ها حذف می‌شود و ورودی راننده به‌صورت الکترونیکی به عملگرهای فرمان منتقل می‌شود.
آیا فرمان با سیم جایگزین همه سیستم‌های فرمان شده است؟
خیر. فرمان مکانیکی و فرمان برقی همچنان در بسیاری از خودروها استفاده می‌شوند. فرمان با سیم یکی از فناوری‌هایی است که می‌تواند در آینده نقش مهمی در خودروهای پیشرفته و نرم‌افزارمحور داشته باشد.
جمع‌بندی
سیستم فرمان خودرو در نگاه اول ساده به نظر می‌رسد؛ فرمان را می‌چرخانیم و خودرو تغییر مسیر می‌دهد.
اما پشت همین حرکت ساده، هندسه دقیق، مکانیزم دنده و شانه، میله‌های فرمان، سیستم کمکی، سنسورها، موتورهای الکتریکی و در فناوری‌های جدیدتر، نرم‌افزار قرار گرفته‌اند.
مسیر تکامل فرمان هم جالب است: از سیستم‌های مکانیکی و هیدرولیکی به فرمان برقی رسیده‌ایم و حالا فناوری‌هایی مانند فرمان با سیم در حال تغییر رابطه میان راننده و چرخ‌های خودرو هستند.
بنابراین دفعه بعد که فرمان را می‌چرخانید، شاید نگاهتان کمی متفاوت شود:
شما فقط فرمان را نچرخانده‌اید؛ یک زنجیره کامل از مهندسی را به حرکت انداخته‌اید تا خودرو به همان سمتی برود که شما می‌خواهید.
